컨트롤밸브 선정 시 고려 사항은 무엇인가?

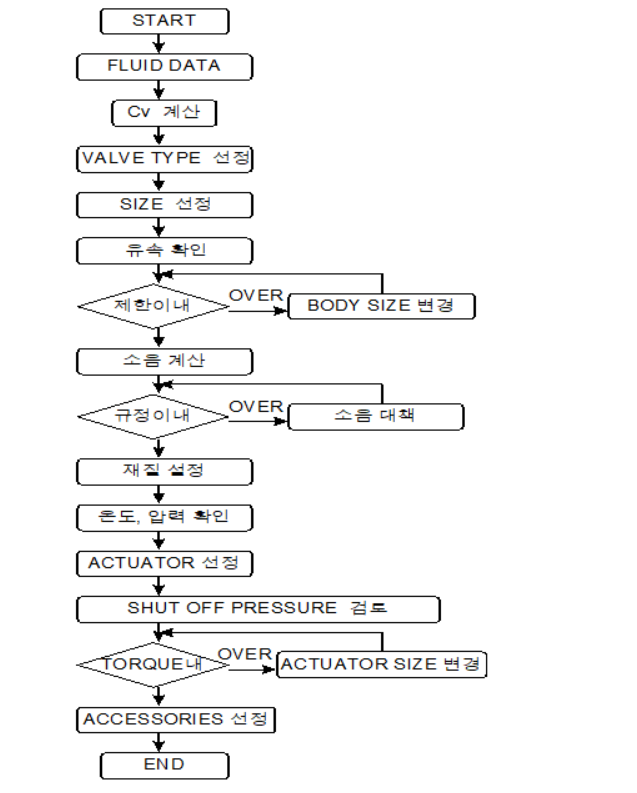

Control Valve 선정 시 고려 사항

조절밸브를 선정하기 위해서는 이에 관계되는 아래와 같은 여러 가지 조건을 충분히 검토하여야 한다. 이 조건들은 정상적인 운전 상태는 물론, 최악의 운전조건, 시운전 등 특수조건도 고려해야 한다.



1. 유량 조건(Flow Application data)

가. 유량(Flow Quantity) - 최대, 정상, 최소 운전 시 유량, 설계 유량

나. 압력(Pressure) - 최고, 정상, 최저유량일 때의 1차압(inlet pressure), 2차압

(outlet pressure), 차압(Differential pressure), 설계압력

다. 온도(Temperature) - 최고, 정상, 최저 운전 상태의 온도, 설계온도



2. 유체 특성(Fluid data)

가. 유체의 상태 - 액체, 가스, 스팀, 혼합 유체 등

나. 비중(Density) - Specific gravity, Specific weight, molecular weight

다. 점도(Viscosity) - 액체일 때는 kinematic viscosity or Dynamic viscosity

라. Vapor pressure, Critical pressure - 유체에 따라서 온도와 압력에 따라 기화하는 압력(Vapor pressure), 액화되는 압력이 서로 다르다. 같은 유체가 기체일 때나 액체일 때의 용적은 대단히 차이가 있다.

마. 유체 내의 혼합기체의 비율, 유체 내 고형물질 함유 비율

바. 폭발성, 유독성 등 누출 시 환경과의 관계



3. 배관 조건(Pipe Condition)

가. Valve 전후에 배관 크기 재질

나. Reducer, 또는 유체에 영향을 주는 기구의 유무

다. 설치 허용 공간



4. 공정상의 영향 (System Influence)

가. 밸브 밀폐 시 최대 차압

나. 밸브 운전 속도 (Stroking time)

다. 전원, 공기가 차단될 때 plug 위치 - Fail to Open & Close Type 형태

라. 밸브 전폐 시 최대 허용 누설량 (maximum leakage)

마. 화재 시 안전성

바. 허용 소음 및 허용 외부 누출량 (환경 고려)



5. 경제성

가. 밸브 가격

나. 수리 및 교환의 용이성



6 밸브 Type

가. Valve 용량 : 같은 크기라도 Valve 형태에 따라서 용량이 다르다.

나. 조절 범위(Range ability) : 조절 범위가 Valve에 따라 다르기 때문에 특히

주의해야 한다.

다. 부식(Corrosion) : 화학적인 재질의 변화

라. 침식(Erosion) : 물리적인 마모

마. 밀폐성(tight shut off)

바. 소음(noise)

7. 크기 계산(Size Calculation)

가. 크기 계산식에 따라서 계산하거나 계산자(momograph), 또는 Program된

Computer에 의하여 계산

나. 제조업자의 밸브 Spec에 따른 Cv 확인
